Отображение графики при вырезании геометрии.

Question

Всем добрый день. На данный момент проектирую фундаментную плиту со свайным полем.

При формировании чертежей возник вопрос, как при вырезании геометрии оставить контур фигуры, которая вырезает первый элемент?

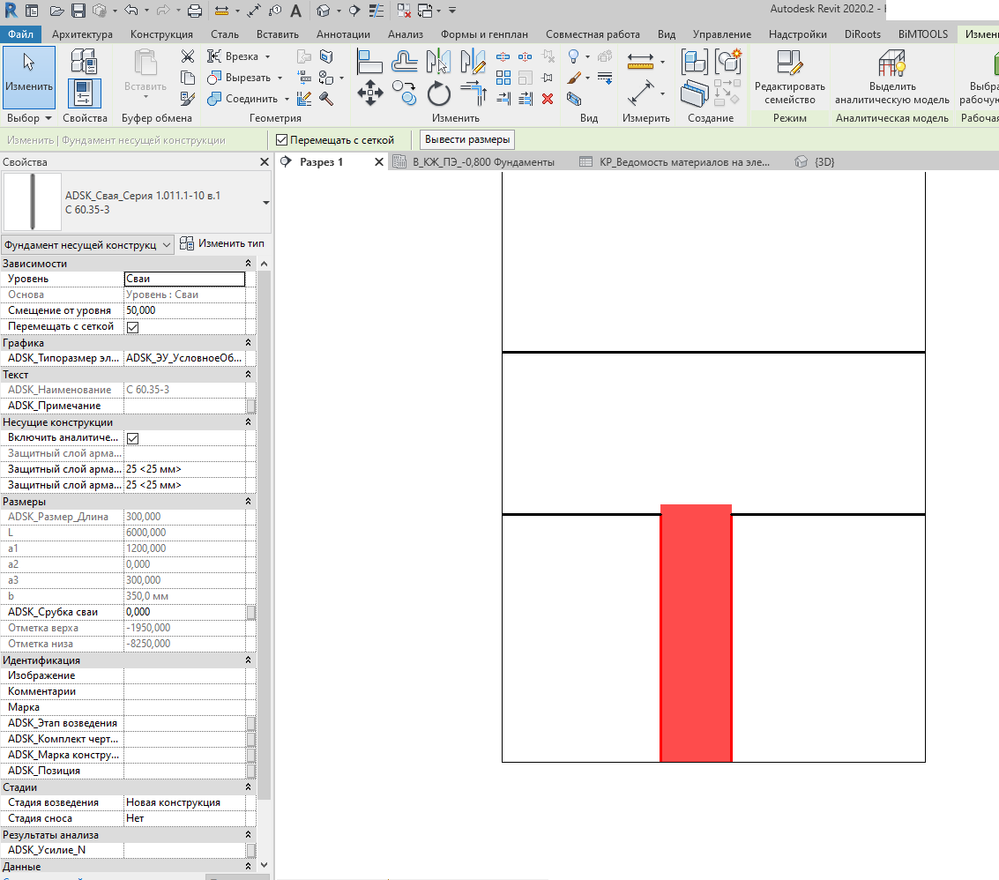

Для наглядности приложу 2 скрина.

Если кто-то с таким сталкивался подскажите пожалуйста, буду очень благодарен:)

С уважением, Ковылин Сергей Сергеевич
Инженер-проектировщик; BIM-менеджер
Чат для конструкторов в Telegram
Правила форума и некоторые нюансы по работе с текстовым редактором

Kovyljan · Accepted Answer

Ответ с форума Autodesk Добрый день. Задайте сваям материал, отличный от фундамента (можете просто скопировать его и переименовать). Тогда добавится линия разделения. [attach]309[/attach]
