Добрый день! Возникла следующая проблема. Имеется общая модель сооружения, с которой по общим координатам связаны модели отдельных элементов. В каждом конструктивном элемента расставлена арматура.
Проблема следующая
В общей модели, при расстановке, Марка арматурного стержня не отображается на виде, причем границы обрезки вида расположены так, что сам арматурный стержень и марка расположены внутри контура и точно попадают в видимую область, вместе с тем марка каркаса несущего, которому принадлежит этот стержень - отображается. Сам каркас, соответственно и стержень арматурный расположен на некотором расстоянии от начала координат общей модели, соответственно начало координат не попадает внутрь контура обрезки вида. Как только я увеличиваю границу обрезки таким образом, чтоб начало координат в неё попало - все марки становятся видимыми на виде. Но это еще не всё. Для полного выноса мозга - на виде в плане не отображаются марки для горизонтальных стержней, а для вертикальных отображаются, а вот на разрезах и узлах - ни те, ни другие. Как с этим бороться, я пока не придумал, и информации никакой не нашел.
Добрый день! Я потестил, в 23 версии Revit все нормально. В 25 версии (как прикрепленные файлы) наблюдается такая проблема. Так же пробовал в 26 версии и там аналогичная ситуация.
Удалось найти информацию, что данная проблема проявляется версиях 24, 25 и 26.
Попробую еще протестировать на днях в 27 версии отпишусь о результатах.
Пока что вывод такой, что проблема именно с багом самом ПО.
Решение временное нашел такое себе, но все равно опишу:

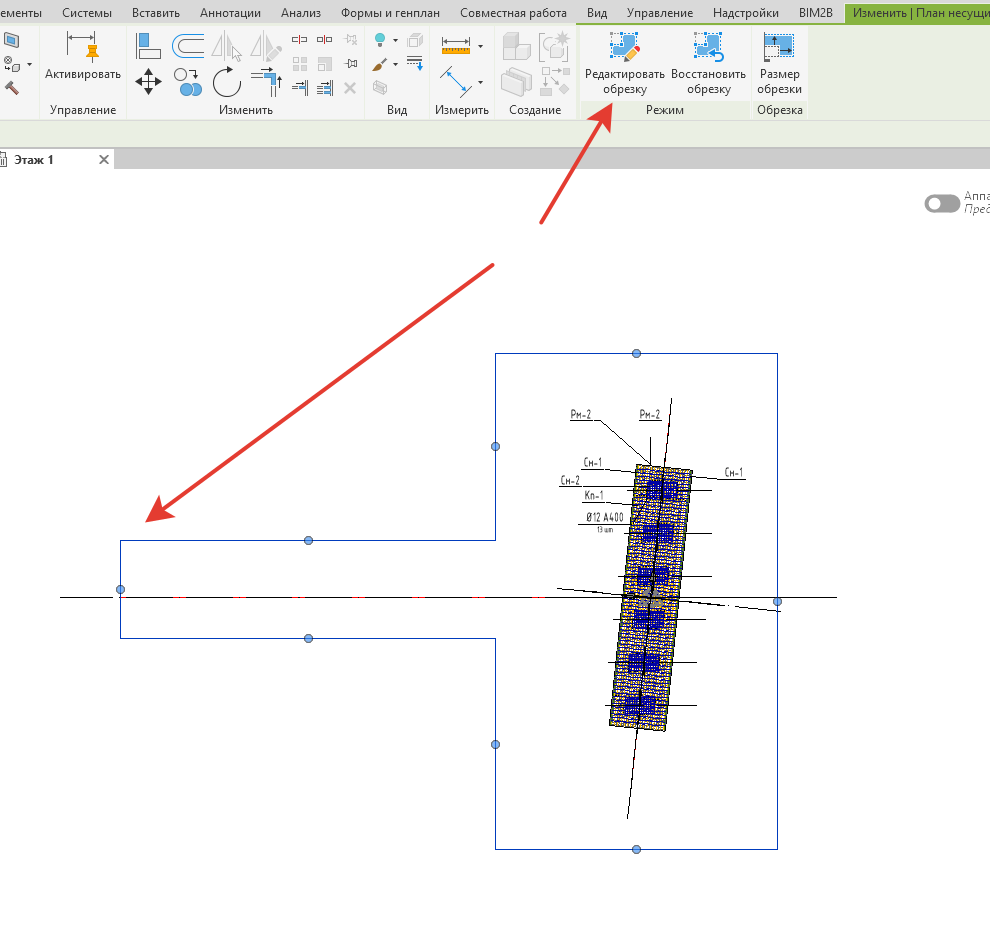

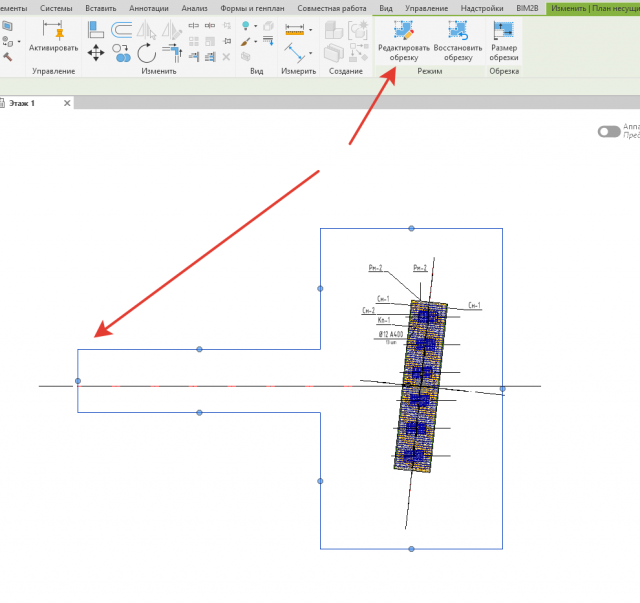

Сделать границу через редактирование, оставив кусочек ближе к началу координат модели, так как именно при смещении с него начинает сбоить. Ну и саму зону потом отключить как обычно
С уважением, Ковылин Сергей Сергеевич
Инженер-проектировщик; BIM-менеджер
Чат для конструкторов в Telegram
Правила форума и некоторые нюансы по работе с текстовым редактором
Из описания сложно понять и предположить почему такое поведение.
Приложите скрины с описанием проблемы, или видео запишите. Если есть возможность, то прикрепите файл. Посмотрим и постараемся разобраться в чем затык
BIM-менеджер
Соавтор шаблонов ADSK КЖ/КМ 2021
Автор инструментов в плагине BIM2B Template Tools
Инженер-проектировщик КР, КЖ
Телеграм
Правила форума и некоторые нюансы по работе с текстовым редактором
Сергей, добрый день! Спасибо за ответ. Решение не идеальное, конечно, но всё же можно в какой-то мере использовать. Однако такое решение не годится для разрезов, которые направлены в сторону от начала координат. Пока единственный выход нашел - это внедрение модели, или не использовать связанные модели и моделировать всё в одной. Тоже весьма неэлегантное решение, но для небольших проектов можно использовать.
Удивляет другое, почему никто ранее не заметил такой баг, никто не использует декомпозицию при моделировании? Я данный баг заметил исключительно потому, что ранее работал в 23-й версии, а тут решил потыкать в 25-ю...
@bdsergeich я просто оформляю всегда в связи, если нужно вот так маркировать, потом на виде ставлю по связанному виду, выбрав оформленный вид
@bdsergeich Вот кусочек с видео курса. Как раз этот момент. Там конечно тоже есть нюансы, но для понимания сгодится
Почему так происходит до конца не ясно, но, как показало расследование, такое поведение замечено в 24+ версиях. Что-то "сломалось" видимо при создании какого-то из новых функционалов программы.
Так же нашла решение на просторах интернета, так же не особо элегантное. Суть в том, что бы не использовать границу подрезки, а скрывать лишние элементы либо фильтрами, либо областью маскировки. Такое себе, конечно. Но, как говорится, при всем богатстве выбора...
