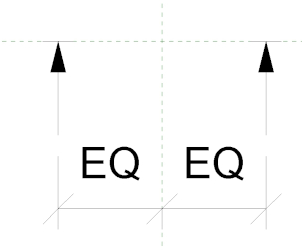

В семействе Типовая аннотация, есть две стрелки, сделанные цветовой областью и линиями (являются вложенными семействами). Нужно назначить на них параметр одновременного вращения относительно центра, и, кроме того - параметр расстояния между ними. Как в общем это сделать? Заранее спасибо
2 Ответов
1
27.08.2026 09:23
любые повороты в семействе являются сложной параметризацией. Нужно размещать вспомогательную линию, параметризировать ее угол поворота, и не всегда это дает гарантию стабильной работы. Если вам нужно поворачивать, то поворачивайте поворотом в модели, для чего так усложнять семейство?
BIM-менеджер
Соавтор шаблонов ADSK КЖ/КМ 2021
Автор инструментов в плагине BIM2B Template Tools
Инженер-проектировщик КР, КЖ
Телеграм
Правила форума и некоторые нюансы по работе с текстовым редактором
@askravcova Возможно вы правы, не стоит заморачиваться. Целью является создание обозначения разреза с задаваемым углом наклона.
Анастасия Кравцова 27.08.2026 10:31
И в этом случае задача решается без задаваемого угла наклона. Разместите в проекте семейство и поверните инструментом Повернуть на нужный угол.
Ну или как Сергей подсказал сделайте
1
27.08.2026 09:56
@mike_64 может в данном случае сделать семейство одной стрелки и вложить его в семействе на основе шаблона "элементы узлов на основе линии" и там как линия строится под любым углом и стрелка за ней поворачиваться будет, а еще и строится будет двумя кликами как реальный разрез
