Здравствуйте!

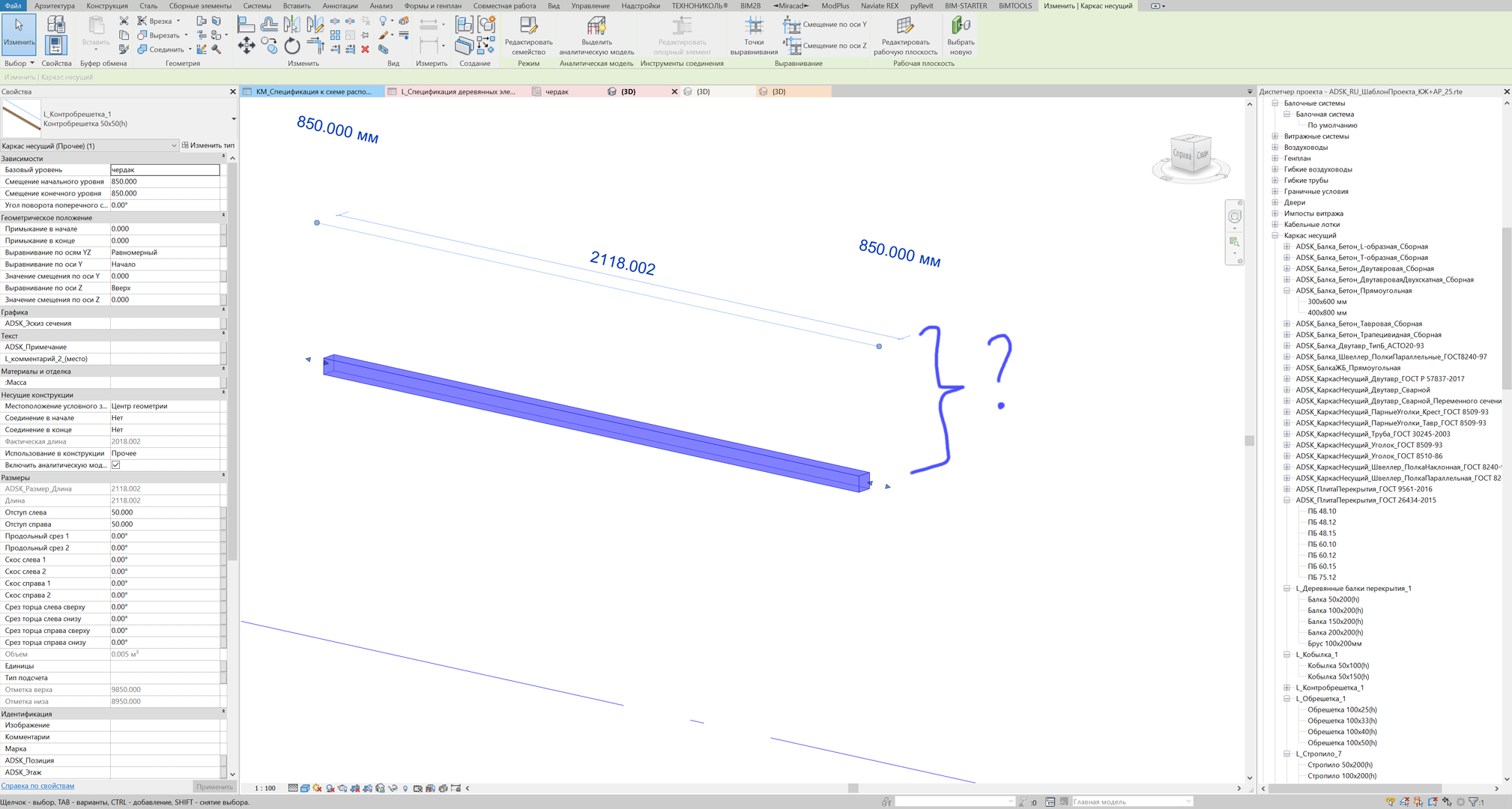

Синий круглый маркер, отвечающий за перетаскивание конца элемента, не совпадает с геометрическим центром самой балки. Каким образом можно его выровнить, сделав относительно центра сечения, середины низа и т.д.?
Заранее спасибо!
4 Ответов
0
13.03.2023 14:41
в семействе вспомогательные линии за габаритом элемента (а они являются частью геометрии, хоть и невидимой)
привязал к плоскостям, загрузил, балки пришли в нужное положение. В горизонтальной плоскости тоже бы привязать
Это сообщение было изменено 2 года назад от Kovyljan
С уважением, Ковылин Сергей Сергеевич
Инженер-проектировщик; BIM-менеджер
Чат для конструкторов в Telegram
Правила форума и некоторые нюансы по работе с текстовым редактором
Anatoliy Создатель темы 14.03.2023 15:40

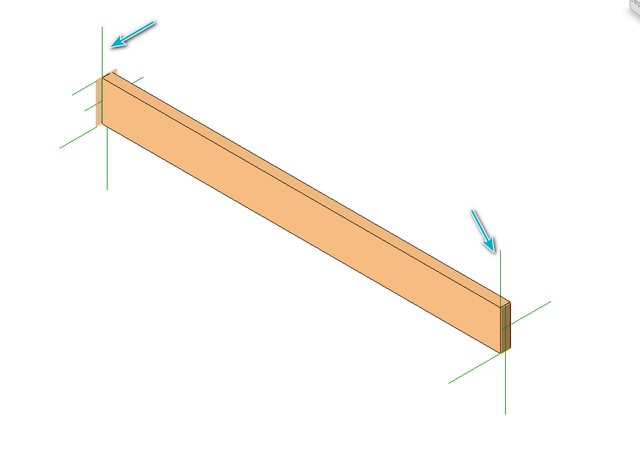

Привязал вспомогательные линии к опорным плоскостям.
По вертикали всё выровнилось, но по горизонтали привязка балки при загрузке в проект все равно находится не по центру.
Даже пробовал удалять все вспомогательные линии - не помогло.
Прилагаю ссылку на семейство
а) с поправленными вспомогательными линиями
б) вообще без вспомогательных линий.
В обоих случаях привязка по горизонтали - не по центру.
Анастасия Кравцова 14.03.2023 16:41
@anatoliy
У вас какое-то "перемудренное" семейство. Вы уверены, что все эти вспомогательные линии вам нужны?
Anatoliy Создатель темы 14.03.2023 18:12
Планировал предусмотреть возможность срезов/вырезов балки. Разве есть возможность их выполнения без вспомогательных линий?
Анастасия Кравцова 14.03.2023 19:19
Способы разные бывают, в зависимости от того какие вырезы и как вы их использовать планируете.
Возможно где-то какая-то еще неточность образовалась, так как в принципе геометрия как-то "странно строится" даже без линий.
В таком нагромождении очень сложно разобраться что за что отвечает. Для чего какая из линий создана, какого вида срезы/вырезы хочется получить?
Мне кажется, что проще сделать новое семейство, отслеживая изменения геометрии в зависимости от параметров, чем разгадать почему тут "убежало"
@anatoliy ну шаблон семейства каркаса несущего специфический и там нельзя нарушать многие вещи)))

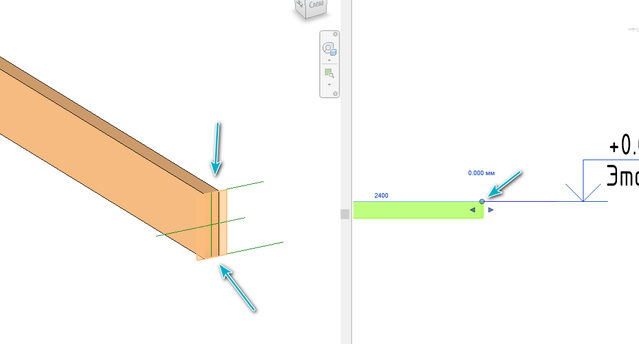

в данном случае, почему то центральная плоскость не закреплена (но даже если она и была не закреплена изначально, почему-то вся геометрия вместе с плоскостями отодвинута в плане от координаты 0.0.0
я поправил это, теперь все норм. правда только поправил в одном семействе из прикрепленных по ссылке
0
11.03.2023 23:46
Скорее всего при создании в свойствах стоит смещение какое-то.
Необходимо его поправить на 0 и создавать балку, после каждый последующий будет создаваться уже без смещения.
С уважением, Ковылин Сергей Сергеевич
Инженер-проектировщик; BIM-менеджер
Чат для конструкторов в Telegram
Правила форума и некоторые нюансы по работе с текстовым редактором
0
12.03.2023 10:17
@anatoliy

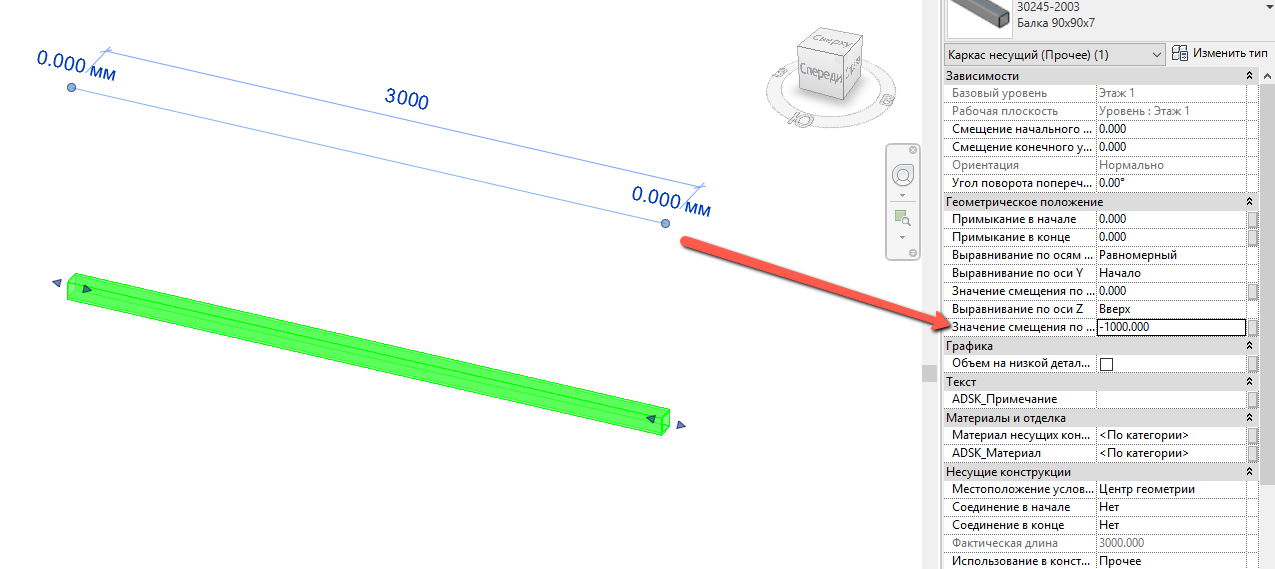

На вашем же скрине видно, что установлено смещение начального и конечного уровней, отсюда и несовпадение.
BIM-менеджер
Соавтор шаблонов ADSK КЖ/КМ 2021
Автор инструментов в плагине BIM2B Template Tools
Инженер-проектировщик КР, КЖ
Телеграм
Правила форума и некоторые нюансы по работе с текстовым редактором
0
12.03.2023 18:16
Создатель темы
Проверил смещения начального уровня, конечного уровня и по z. Вроде бы они все равны 0 (первая картинка)

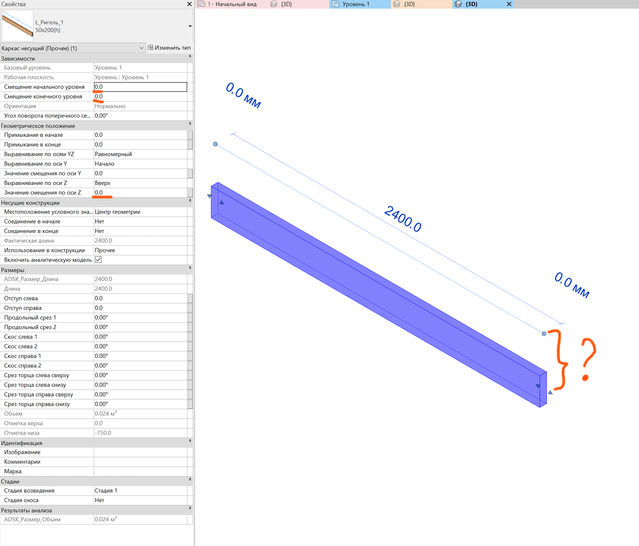

Также прилагаю скриншот самого семейства балки (вторая картинка)
Анастасия Кравцова 12.03.2023 18:24
Скорее всего какая-то ошибка в семействе у Вас. Это не стандартное поведение. Попробуйте убрать выравнивание относительно центральных осей.
