Ну то есть, "обрезается" ли то, что ниже секущей плоскости уровня, или нет?
Вот 2 элемента категории "фундамент несущей конструкции", одно - загружаемое семейство, другое - модель в контексте. Почему одно - "режется" секущей плоскостью, другое - нет? И есть ли параметры в загружаемом семействе (или в настройках видимости вида), которые могут на это влиять?
2 Ответов
0
13.06.2023 15:57
Автор темы

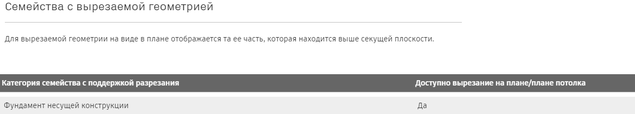

Вроде как, если верить справке, фундамент - вырезаемое семейство. А проверил несколько семейств - чего-то на плане они не режутся..
0
14.06.2023 00:49
@alexandr тут как бы немного другое. Семейства в категории "Фундамент несущей конструкции" на планах отображаются как настроен секущий диапазон в семействе. Можно его опустить и будет всегда в сечении отображаться. Увы это вот так.
но если создание разрезом данного вида, а не планом не критично, то можно сделать разрез и на нем будет сечься там, где проходит разрез
С уважением, Ковылин Сергей Сергеевич
Инженер-проектировщик; BIM-менеджер
Чат для конструкторов в Telegram
Правила форума и некоторые нюансы по работе с текстовым редактором
Alexandr Автор темы 14.06.2023 10:10

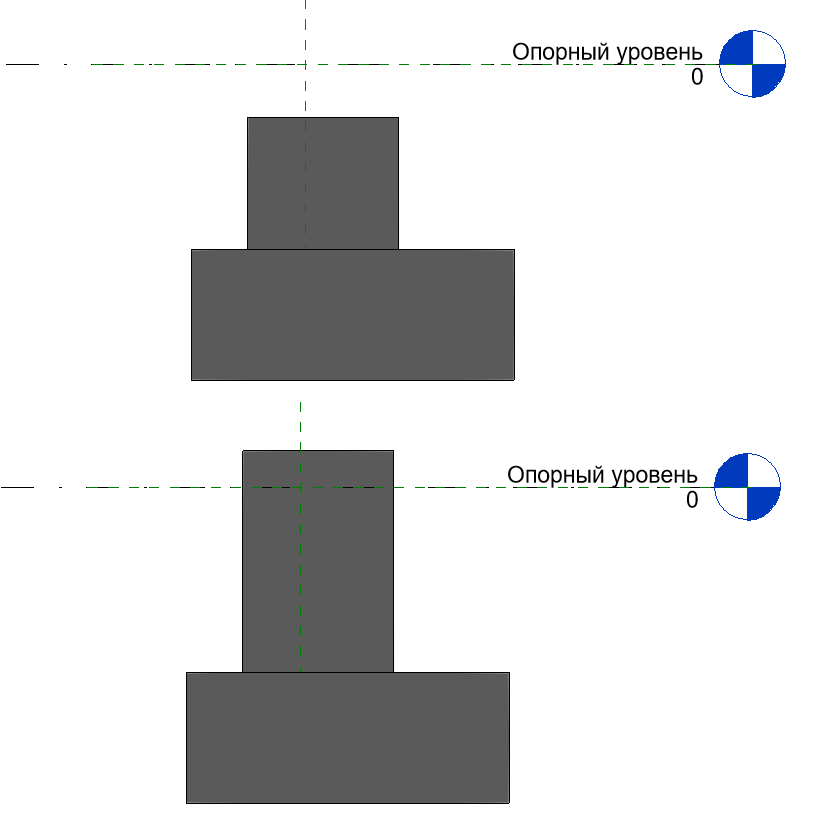

@kovyljan А как настроить секущий диапазон в семействе? Если имеется в виду, как расположен опорный уровень, то я особой разницы не заметил, в обоих вариантах со скрина в проекте - фундамент либо при попадании в секущий диапазон отображается целиком, либо при непопадании не отображается.
Alexandr Автор темы 16.06.2023 11:00
@kovyljan, Спасибо за развернутый ответ!
У нас фундаменты не столбчатые, под оборудование, сложной формы с кучей ниш, выступов и т.д., сделаны - как загружаемые семейства. На плане хотелось убрать часть невидимых линий от элементов, не попадающих в секущий диапазон. Но из-за данной особенности категории фундамент не получится.
Разрез - да, вариант был бы, если б план был уже не оформлен большей частью, переделывать неохота. )) Плюс еще в составе анкерных болтов - условное обозначение, вложенная аннотация, которая на планах отображается, на разрезах - нет.
...А проблему с аннигиляцией защитного слоя по нижней грани при присоединении снизу другого фундамента можно решить, если при создании нижнего убрать галку "несущие конструкции" - тогда з.с. у "верхнего" остается в норме. 🙂
