Добрый день!
Сделал два варианта семейства стропилы с кобылками и контробрешеткой. Каждый вариант (как 1 так и 2) состоит из вложенных семейств стропил, кобылок и контробрешеток.
Отличие между этими двумя вариантами лишь в том, что в 1 варианте (1.rfa) вложенные семейства - не общие (галочка "Общие" у каждого вложенного семейства не стоит", а во 2-м варианте вложенные семейства - общие (галочка "Общие" у каждого вложенного семейства стоит)
В 1 варианте (1.rfa) при его загрузке в проект, геометрия работает корректно и всё нормально параметризируется. Но по причине того, что у вложенных семейств нет галочки "Общие", они не попадают в спецификацию.
Во 2 варианте (2.rfa) при его загрузке в проект, вложенные семейства нормально попадают в спецификацию, но геометрия начинает вести себя непредсказуемо и всё разлетается в стороны (хотя в самом семействе "2.rfa" все работает нормально).
В чем может быть причина такого поведения геометрии, ведь оба семейства отличаются лишь наличием/отсутствием галочки "Общие" для вложенных семейств?
Ссылка на проект и на семейства:
https://cloud.mail.ru/public/MvWw/11Ws4fLGi
Заранее спасибо!
@anatoliy вложенные семейства в какой категории?
BIM-менеджер
Соавтор шаблонов ADSK КЖ/КМ 2021
Инженер-проектировщик КР, КЖ
Телеграм
Правила форума и некоторые нюансы по работе с текстовым редактором

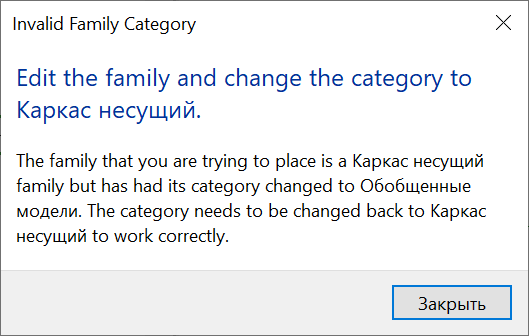

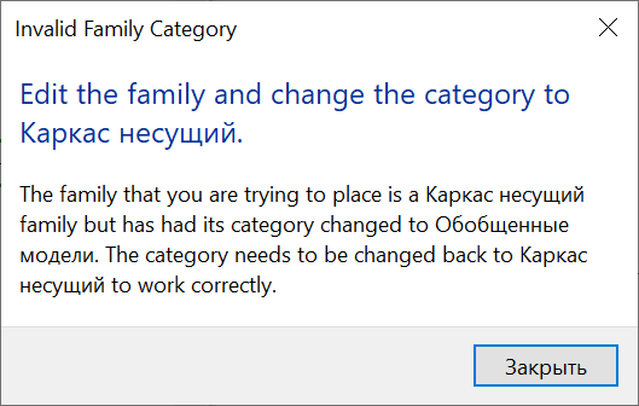

Каркас несущий не получится использовать как вложенное.
Нужны обобщенные модели
