Какая логика при построении геометрии?

Question

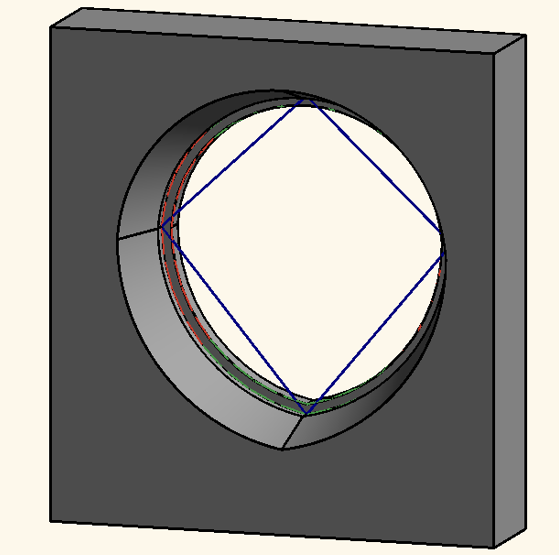

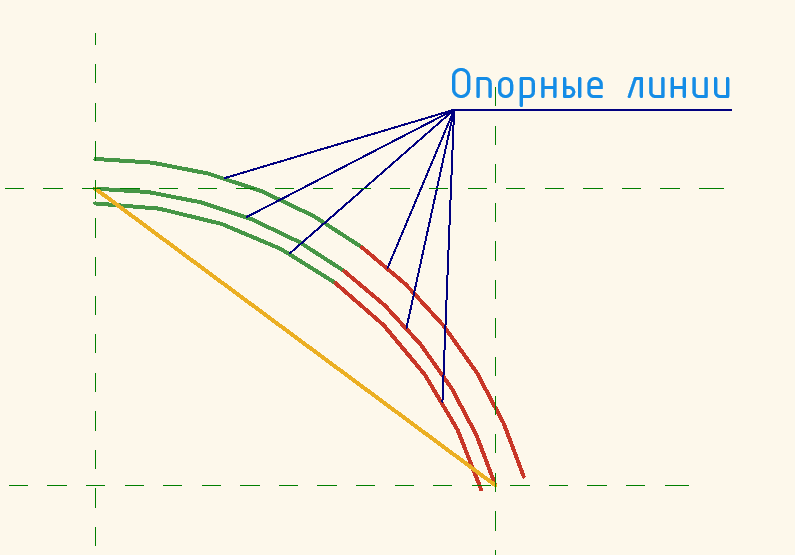

Здравствуйте все!В Ревите не новичок, но самоучка, наверное самое главное не выучил.Пожалуйста, просветите про логику построения и привязку при создании эскизов геометрии. Непростой пример: 1. создал параметрическое семейство дуги из двух сопрягающихся радиусов, на основе опорной линии.  [attach]1131[/attach] параметры: габариты и 2 радиуса, с касанием в точке. работает корректно, не ломается. 2. подгрузил в семейство на основе стены 3. при помощи выбора линии, с закреплением на замок и касательную, сделал проём [attach]1132[/attach]     4. при изменении параметров может сработать, а может сломаться.   ВОПРОС как правильно накладывать зависимости при построении эскиза проёма (и не только проёма)? Заранее благодарен за конструктивные советы.

Borissofff · Accepted Answer

@yasha borissofff.blogspot.com/ вот пример создания овальной арки...

Borissofff · Answer

Для универсальности, в вашей задумке, не хватает: простого прямоугольного, треугольного, круглого и произвольного многоугольника )))

Ограничений со стороны ревита нет. Все в руках конкретного пользователя.

Это сообщение было изменено 5 месяцев назад от Borissofff

Мой блог
Мой YouTube
Если ответ помог жмите галочку — УТВЕРДИТЕ РЕШЕНИЕ

Yasha · Answer

спасибо за файл и скорый отклик!

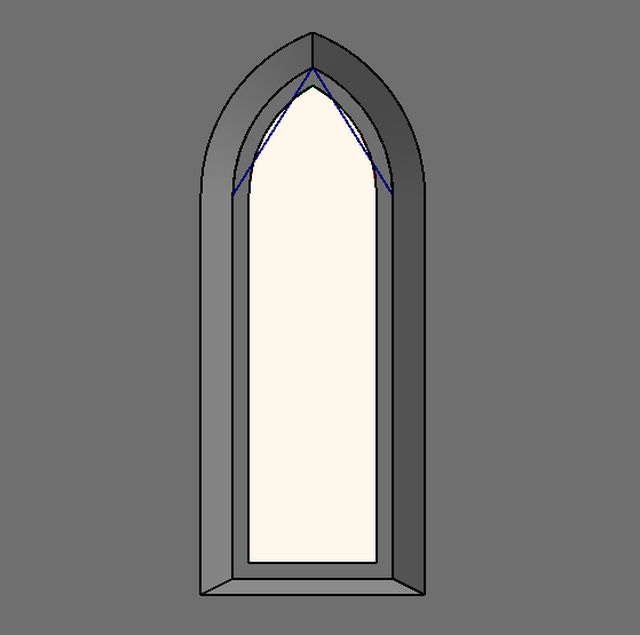

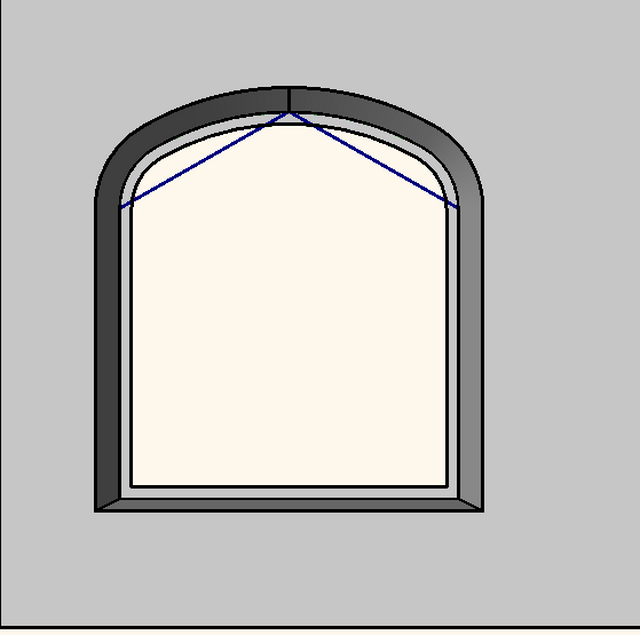

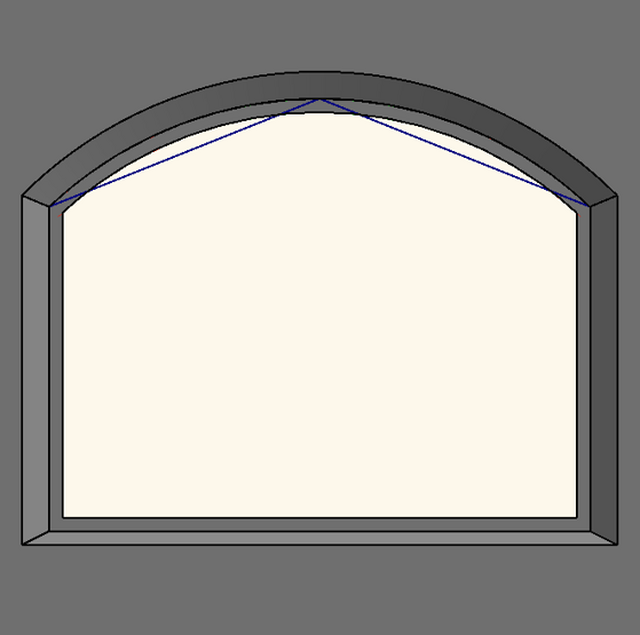

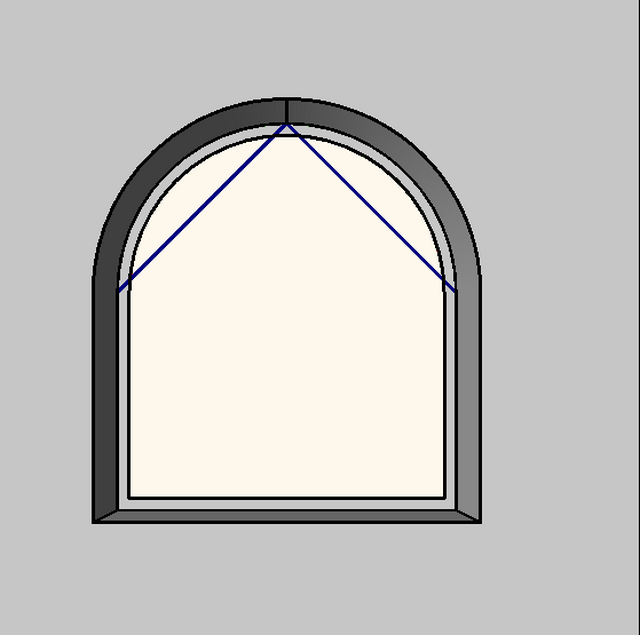

у меня стоит несколько более амбициозная задача, смысл которой - построить параметрический проём, который будет работать при любых значениях, и менять форму от полу-арочного, до стреловидного. Полу-овальная форма - частный случай.

Я его построил, но геометрия может работать, а может выдать ошибку и сломаться.

в Вашем случае, она просто может повести некорректно.

Вопрос остался без ответа.

Как правильно строить эскиз геометрии, и как неправильно делать привязки, подрезки, и т.п.

Это сообщение было изменено 5 месяцев назад 4 раз от Yasha
