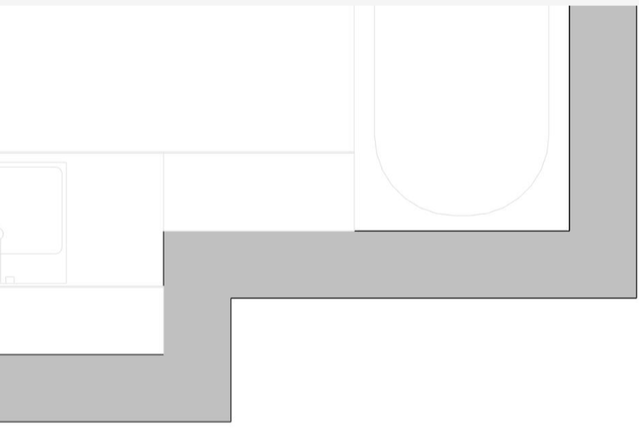

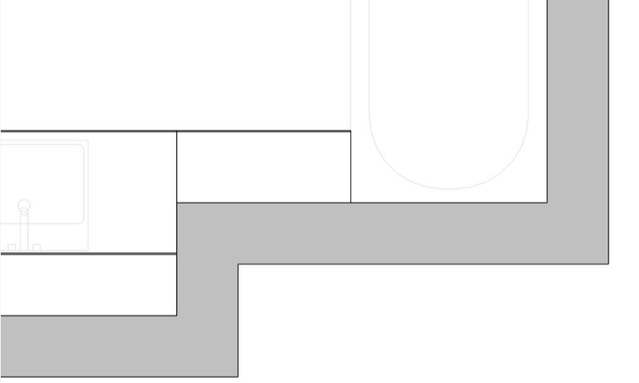

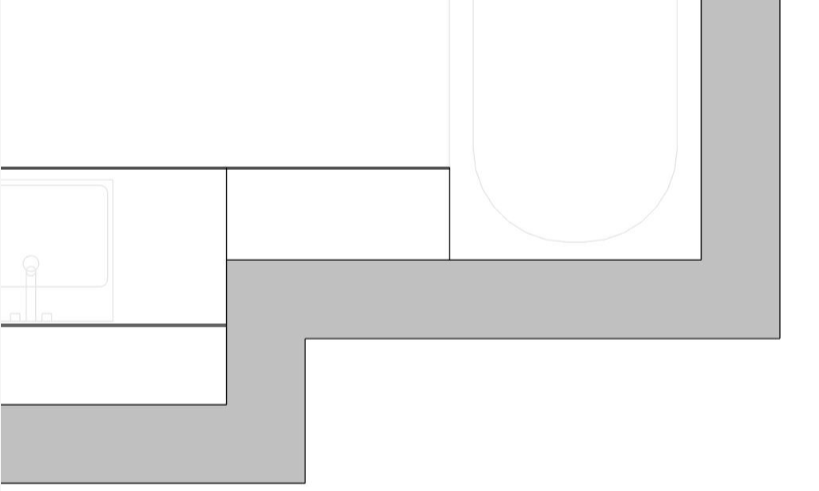

На чертежах проекционные линии мебели перекрывают линии стен, что делает чертеж неопрятным.
Особенно это заметно когда мебель отображается в полутонах.

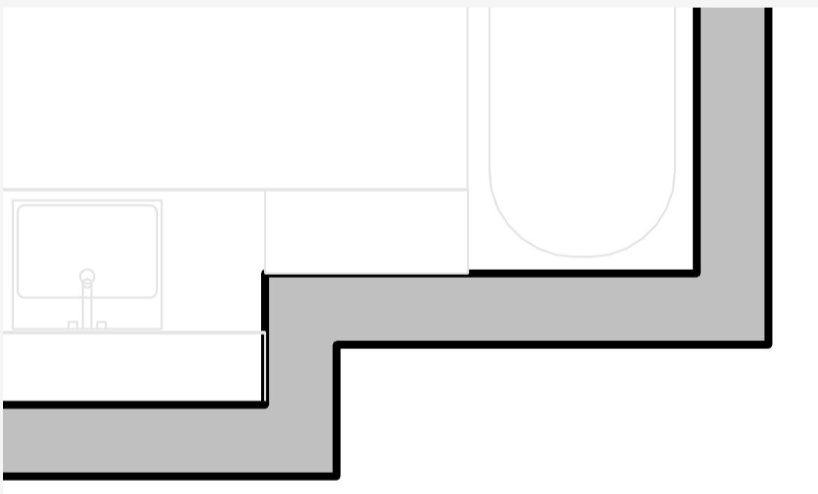

В тонких линиях вся мебель выровнена по стенам.
Как я поняла, проблема возникает от того, что в разрезе уровень некоторой высокой мебели находится на уровне разреза стены и приоритет проекционных линий одинаковый.
Если же мебель ниже, то больший приоритет у проекционных линий стен и этой проблемы не возникает.
Так и не нашла ответ как этого можно устранить.
С уважением, Ковылин Сергей Сергеевич
Инженер-проектировщик; BIM-менеджер
Чат для конструкторов в Telegram
Правила форума и некоторые нюансы по работе с текстовым редактором
1 Ответ
1
29.11.2022 14:50
Создатель темы
Несколько ответов с форума
Причину вы определили правильно, если мебель выше секущего диапазона вида, то линии мебели перекрывают стены. Так ведёт себя Revit. Решения однозначного нет. Можно попробовать скрывать мебель которая выше, если она не нужна на плане.

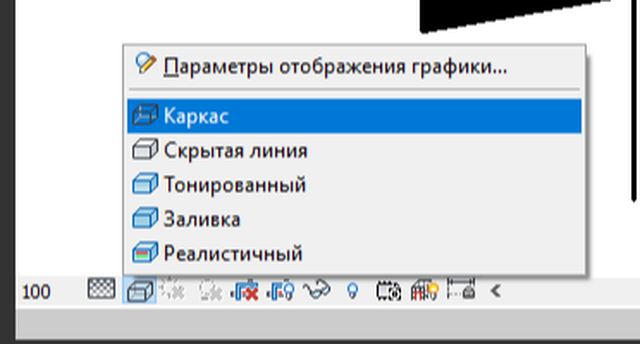

Добрый вечер. А визуальный стиль "Каркас" вам не подходит? При других стилях у вас край поверхностей попадающих в сечение перекрывает линию стен, при стиле "Каркас" поверхности не отображаются, значит линии не будут перекрываться.

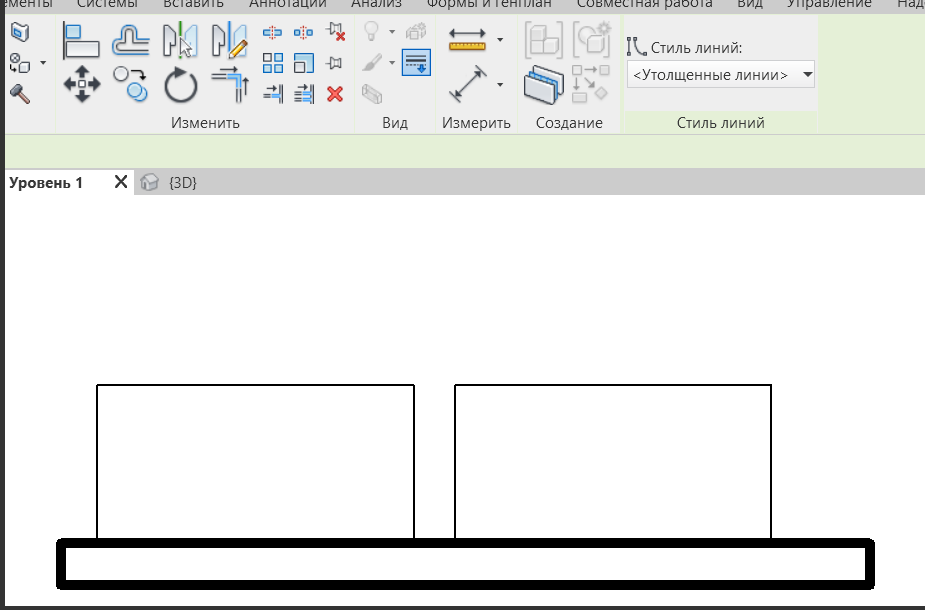

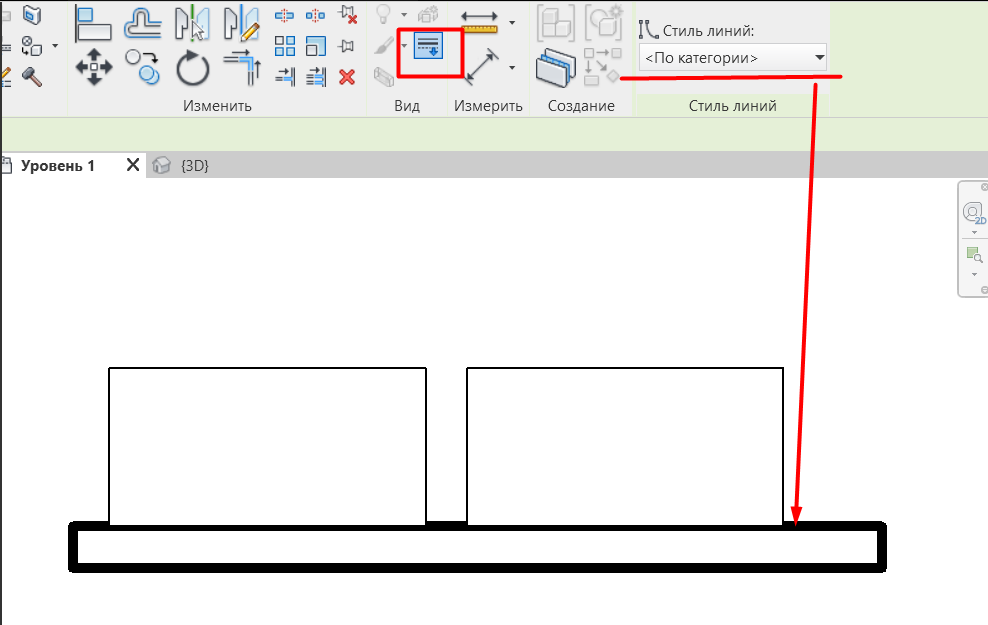

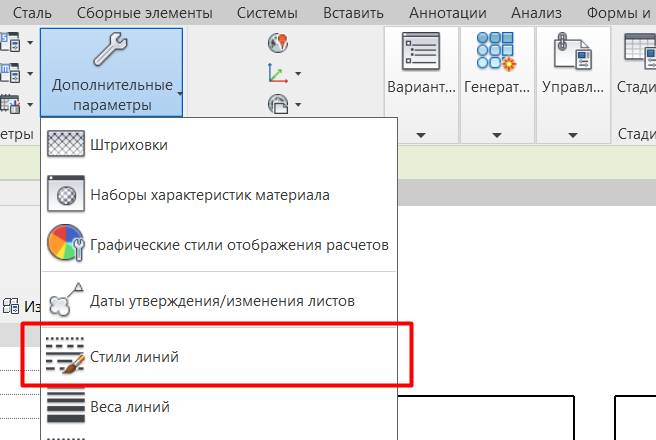

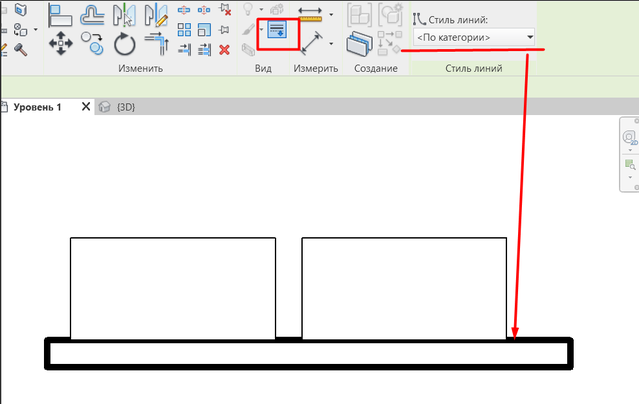

Здравствуйте, могу предложить вам переопределять графику линий вручную, понятно что атоматизацией тут и не пахнет и работа может затянуться, но результат вы получите необходимый.

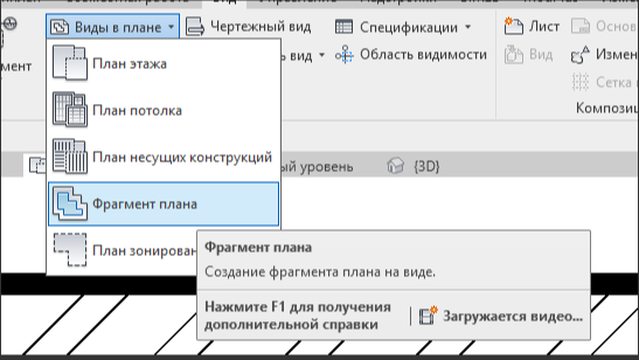

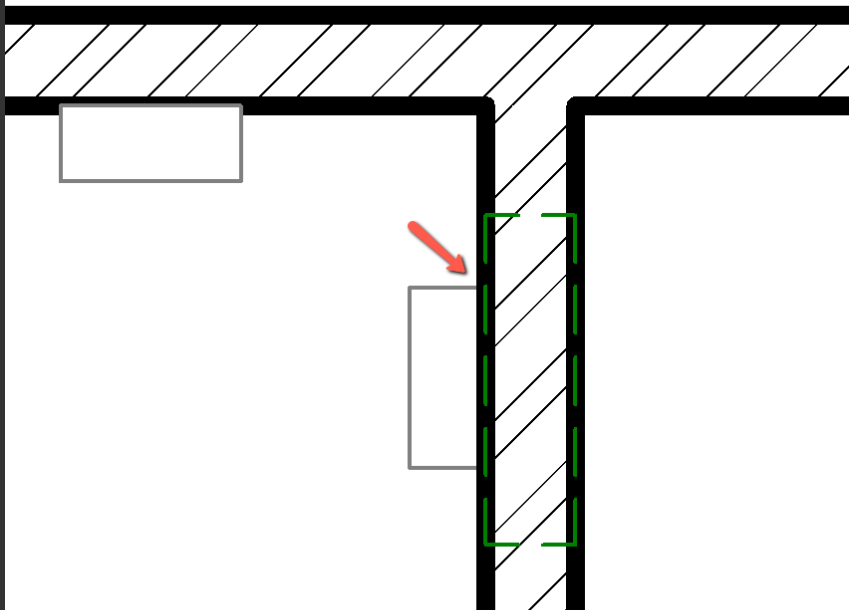

ну еще фрагментом плана можно воспользоваться по стене у которого секущую поднять
Понимаю, то же не айс способ, но все же
